西門子閥門與執行器安裝注意事項
2016/2/19 19:51:24??????點擊：
1、調節閥與執行器的連接
（1）閥桿與執行器連接螺、卡槽對正。
方法：只預緊閥座處卡件，用手動拉升閥桿至 頂部，自然找正。

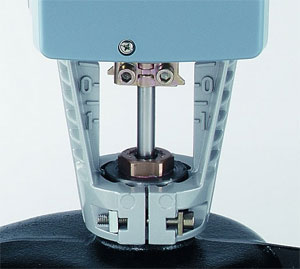

（2）閥桿頂部環槽與SQX..SKD..執行器中凹槽對正，且兩側螺栓平均用力緊固。

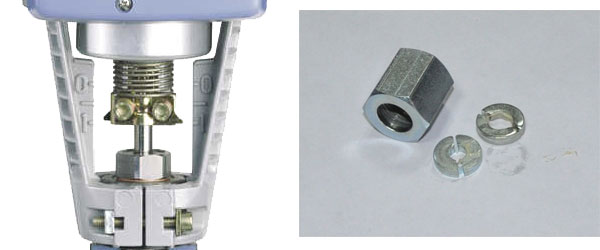

（3）閥桿頂部半月卡環與SKB..SKC..執行器連接只用1個；另一個不可放置于閥桿頂部，否則相當于閥桿加長，導致關閉不嚴。
2、閥座與執行器連接
閥桿連接好后，用內六方將執行器卡子背死緊固，緊固時兩側平均用 力，以免隔熱架產生內應力。

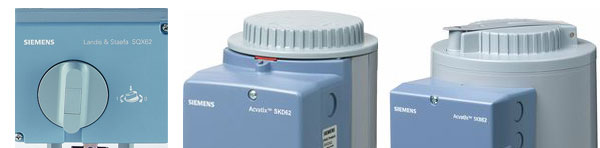

3、連接好后，將執行器打入自動狀態，方可通電使用。
SQX..旋鈕彈起，方為自動。
SKD..頂部旋鈕下的紅色指示縮回，方為自動。
SKB..SKC..頂部搖柄扣入頂槽中，方位自動。
